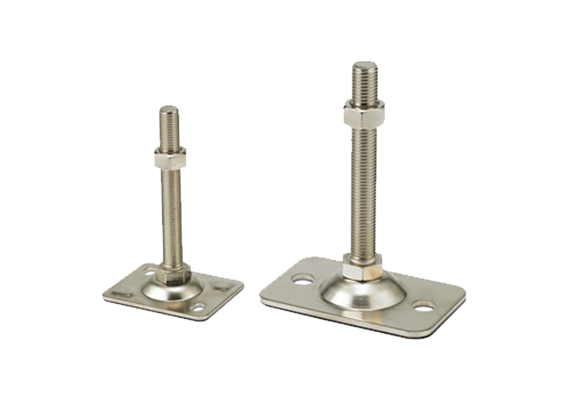

FABL & NFABL (Steel & Sus)
페이지 정보
본문

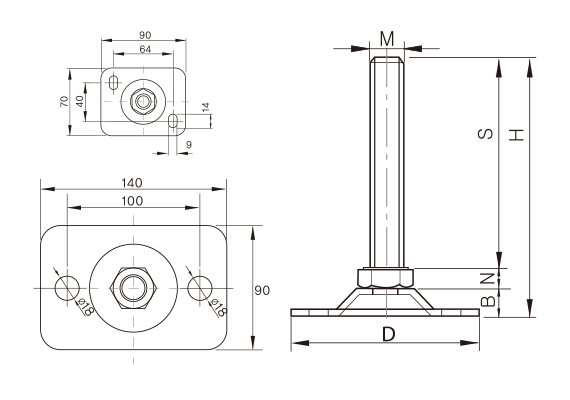

FABL7090-M12 ⊙ 재질 (Material)
MODEL | DIMENSION(m/m) | MATERIALS | 표면처리 (FINSH) | 허용하중 (4EA/kg) | ||||||
D | M | S | H | N | B | BOLT&NUT | 하부 | |||
FABL NFABL (STEEL) SFABL PSFABL (SUS) | 7090 | M12x1.75 | 50 | 71 | 8 | 13 | SM10C SUS304 | 3t (SPHC) 3t (SUS304) | FABL 아연백색 (Zn) NFABL 니켈도금 (Ni) SFABL 일반 (Natural) PSFABL 포리싱 (PL) | 500 |
75 | 96 | |||||||||
100 | 121 | |||||||||
125 | 146 | |||||||||
150 | 171 | |||||||||
200 | 221 | |||||||||
250 | 271 | |||||||||
300 | 321 | |||||||||
M16x2.0 | 50 | 73 | 10 | 800 | ||||||
75 | 98 | |||||||||
100 | 123 | |||||||||
130 | 153 | |||||||||
150 | 173 | |||||||||
180 | 203 | |||||||||
200 | 223 | |||||||||
250 | 273 | |||||||||
300 | 323 | |||||||||
M20x2.5 | 80 | 106 | 13 | 1000 | ||||||
100 | 126 | |||||||||
130 | 156 | |||||||||
150 | 176 | |||||||||
180 | 206 | |||||||||
200 | 226 | |||||||||
250 | 276 | |||||||||
300 | 326 | |||||||||
90140 | M20x2.5 | 80 | 113 | 13 | 20 | 4.5t (SPHC) 4t (SUS304) | 1500 | |||
100 | 133 | |||||||||
130 | 163 | |||||||||
150 | 183 | |||||||||
180 | 213 | |||||||||
200 | 233 | |||||||||
250 | 283 | |||||||||
300 | 333 | |||||||||
M24x3.0 | 100 | 136 | 16 | 2000 | ||||||
130 | 166 | |||||||||
150 | 186 | |||||||||
200 | 236 | |||||||||
250 | 286 | |||||||||
300 | 336 | |||||||||
