WTR (30°사다리꼴 나사)
페이지 정보
본문
WTr-60
⊙ 제원 (Specifcation) ※ Stainless by Order
MODEL | DIMENSIONS(m/m) | MATERIALS | 표면처리 | 허용하중 | |||||||
Ø | M | S | H | N | P/W | B | BOLT&NUT | 하부 | FINSH | 4EA/kg | |
WTr42 | 128 | M42x6 | 150 | 205.5 | 22 | 3 | 33.5 | SM45C | SM45C | 무전해 니켈도금 (E-Ni) | 12000 |
200 | 255.5 | ||||||||||
250 | 305.5 | ||||||||||
300 | 355.5 | ||||||||||
WTr52 | 148 | M52x7 | 150 | 215.5 | 27 | 3 | 38.5 | 16000 | |||
200 | 265.5 | ||||||||||
250 | 315.5 | ||||||||||
300 | 365.5 | ||||||||||
WTr60 | 148 | M60x7 | 150 | 215.5 | 27 | 3 | 38.5 | 20000 | |||
200 | 265.5 | ||||||||||
250 | 315.5 | ||||||||||
300 | 365.5 | ||||||||||
※ 기타 특수사양은 주문제작함(PARTICULAR CASE IS MADE-TO-ORDER)

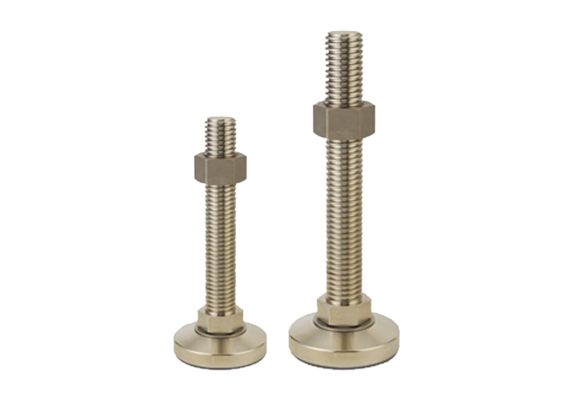

• 사다리꼴 조절좌의 특징
사다리꼴 나사에 무전해 니켈도금을 함으로써 내열성, 내마모성, 비오염성 및 밀착성이 우수하고, Hv400~500 정도로 표면경도가 우수함.
열처리시에는 Hv900~1000까지 가능함.
• 용도 - 반도체장비 LCD장비 자동화설비 전용기 등
⊙ Note
| P | d1 | d | H | ||||
Tr42x6p | 6 | 34.5 | 42 | 3.75 | ||||
Tr52x7p | 7 | 43.3 | 52 | 4.35 | ||||
Tr60x7p | 7 | 51.3 | 60 | 4.35 | ||||
※ d1 : 골지름 d : 외경 H : 산높이
