MFU (Steel & Sus)
페이지 정보
본문

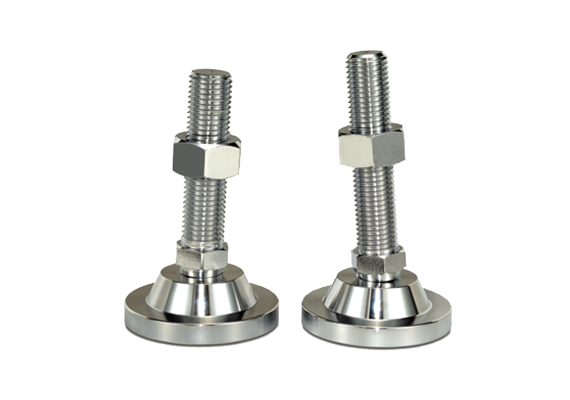

MFU78-M16 ⊙ 재질 (Material) • 고하중용으로 각도 조절이 되며 반도체 장비 및 시험장비에 적합하도록 설계되어 고하중 정밀한 장비에 최적의 조건을 유지해줌

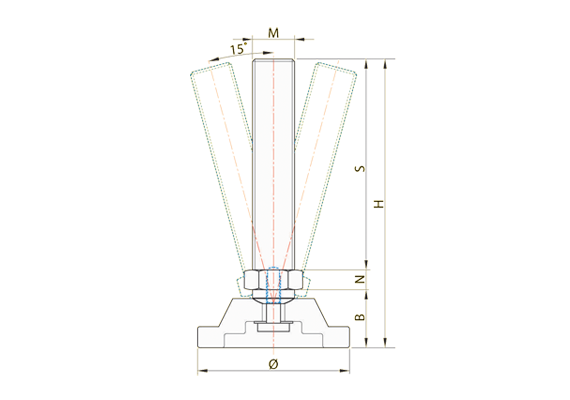

MODEL | DIMENSIONS(m/m) | MATERIALS | 표면처리 | 허용하중 | ||||||
Ø | M | S | H | N | B | BOLT&NUT | 하부 | FINSH | 4EA/kg | |
MFU (STEEL) SMFU (SUS) | 78 | M16x2.0 | 100 | 148 | 13 | 35 | SM45C SUS304 | SM45C SUS304 | MFU 크롬도금 (Cr) SMFU 산처리 (Natural) | 2000 |
150 | 198 | |||||||||
200 | 248 | |||||||||
78 | M20x2.5 | 100 | 148 | 13 | 35 | 3000 | ||||
150 | 198 | |||||||||
200 | 248 | |||||||||
98 | M24x3.0 | 100 | 155 | 14 | 41 | 4000 | ||||
130 | 185 | |||||||||
150 | 205 | |||||||||
200 | 255 | |||||||||
250 | 305 | |||||||||
98 | M30x3.5 | 100 | 155 | 14 | 41 | 5000 | ||||
150 | 205 | |||||||||
200 | 255 | |||||||||
250 | 305 | |||||||||
128 | M36x4.0 | 150 | 215 | 20 | 45 | 5500 | ||||
200 | 265 | |||||||||
250 | 315 | |||||||||
128 | M42x4.5 | 150 | 215 | 20 | 45 | 6000 | ||||
200 | 265 | |||||||||
250 | 315 | |||||||||
148 | M52x5.0 | 150 | 225 | 25 | 50 | 8000 | ||||
200 | 275 | |||||||||
250 | 325 | |||||||||
※ 기타 특수사양은 주문제작함(PARTICULAR CASE IS MADE-TO-ORDER)
