NHNR-65 & (평) (Steel & Sus)
페이지 정보
본문
외형도 다운로드

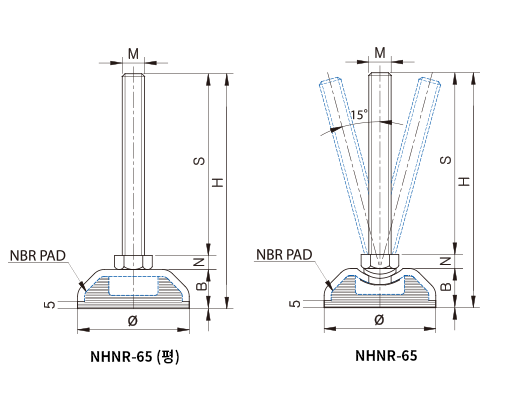

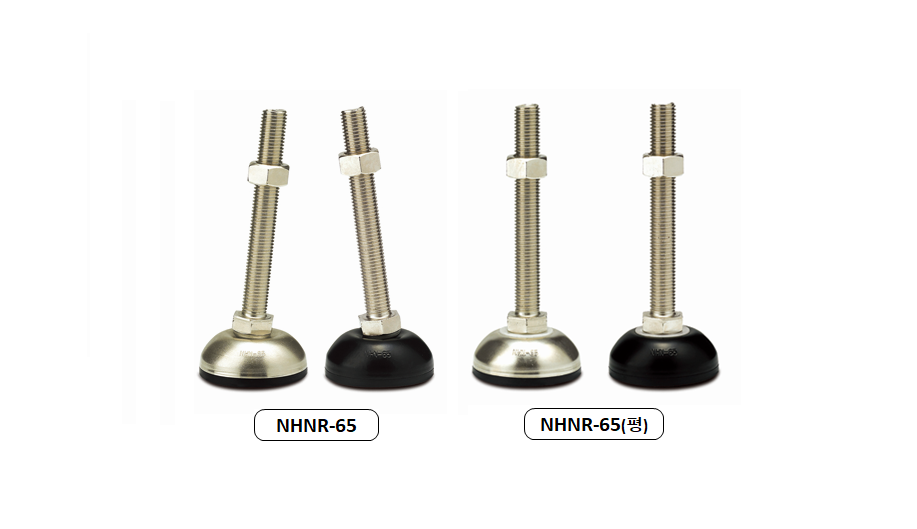

NHNR65-M12평 ⊙ 재질 (Material) • NHNR-65: 각도조절기능이 있어 바닥경사면 사용에 용이 / NHNR-65(평): 각도조절기능 없음
MODEL | DIMENSIONS(m/m) | MATERIALS | 표면처리 | 허용하중 | ||||||
Ø | M | S | H | N | B | BOLT&NUT | 하부(STEEL) | FINSH | 4EA/kg | |
NHNR (STEEL) SNHNR (SUS) NHNR(평) (STEEL) SNHNR(평) (SUS) | 65 | M12x1.75 | 50 | 86 | 10 | 26 | SM10C SUS304 | 3t (SPHC) 3t (SUS304) | NHNR 니켈도금 (Ni) 흑색분체 도장 (Black painting) SNHNR 포리싱(PL) | 500 |
75 | 111 | |||||||||
100 | 136 | |||||||||
125 | 161 | |||||||||
150 | 186 | |||||||||
200 | 236 | |||||||||
M16x2.0 | 50 | 88 | 12 | 800 | ||||||
75 | 113 | |||||||||
100 | 138 | |||||||||
130 | 168 | |||||||||
150 | 188 | |||||||||
180 | 218 | |||||||||
200 | 238 | |||||||||
250 | 288 | |||||||||
M20x2.5 | 80 | 121 | 15 | 1000 | ||||||
100 | 141 | |||||||||
130 | 171 | |||||||||
150 | 191 | |||||||||
180 | 221 | |||||||||
200 | 241 | |||||||||
250 | 291 | |||||||||
※ 기타 특수사양은 주문제작함(PARTICULAR CASE IS MADE-TO-ORDER)
