레벨 풋 ㅣ LEVEL FOOT

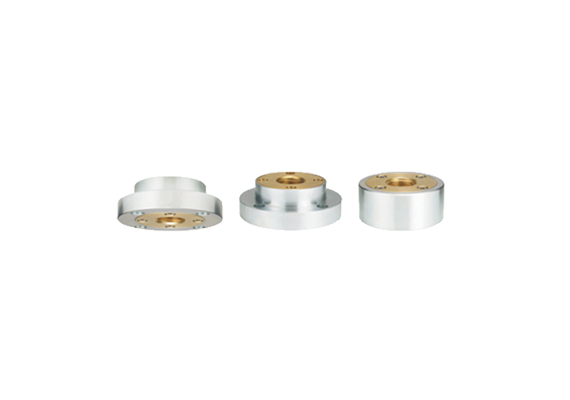

WTR-HOUSING

페이지 정보

profile_image
작성자 최고관리자
댓글 0건 조회 95회 작성일 22-03-22 17:02

본문

⊙ 제원 (Specifcation)

MODEL



재질

규격

Ø

ØA

ØB

T

C

H

 ØD

WTH-42

Tr42x6P

Ø147

Ø102

Ø122

25

4-M10 C’Bore

50

Ø117

SM45C (Sus304 by order)


백색아연도금, 무전해니켈도금

WTH-52

Tr52x7P

Ø157

Ø112

Ø132

25

4-M10 C’Bore

60

Ø127

WTH-60

Tr60x7P

Ø167

Ø122

Ø142

25

6-M10 C’Bore

70

Ø137

 특 징
 1. 내마모성 내소착성이 우수함


 2. 마찰계수가 작아 적은 토르크로도 높낮이 조절이 용이함

 3. 상대물에 맞춰서 가공함으로써 정밀한 가공이 가능함


용 도 : 반도체장비 LCD장비 자동화설비 전용기등






 Bushing



⊙ 제원 (Specifcation)

MODEL

DIMENSIONS(m/m)

재질

규격

Ø

ØA

ØB

T

C

H

TH-42B

Tr42x6P

Ø97

Ø63

Ø78

15

4-M8 C’Bore

50

황동(BS)

TH-52B

Tr52x7P

Ø107

Ø73

Ø88

15

4-M8 C’Bore

60

TH-62B

Tr60x7P

Ø117

Ø83

Ø98

15

6-M8 C’Bore

70

특 징

1. 나사부 마모 및 파손시 BUSHING만 교체 후 사용가능함


※ 기타 특수사양은 주문제작함(PARTICULAR CASE IS MADE-TO-ORDER)
