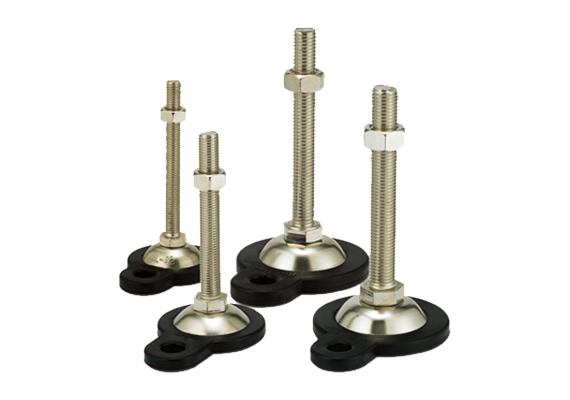

ARB46-M6
⊙ 재질 (Material)

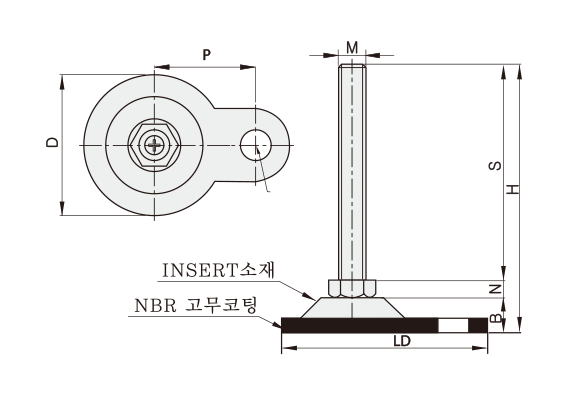

DIMENSIONS(m/m) | MATERIALS | 표면처리 | 허용하중 | |||||||||
D | M | S | H | N | B | LD | P | BOLT&NUT | 하부 +고무코팅 | FINSH | 4EA/kg | |
ARB NARB (STEEL) SARB PSARB (SUS) | 46 | M6x1.0 | 40 | 62 | 6 | 16 | 62.5 | 26.5 | SM10C SUS304 | 2.6 (SPHC) 2.5t (SUS304) | ARB 아연백색 (Zn) NARB 니켈도금 (Ni) SARB 일반 (Natural) PSARB 포리싱 (PL) | 100 |
80 | 102 | |||||||||||
M8x1.25 | 40 | 62 | 200 | |||||||||
80 | 102 | |||||||||||
100 | 122 | |||||||||||
150 | 172 | |||||||||||
M10x1.5 | 60 | 83 | 7 | 300 | ||||||||
100 | 123 | |||||||||||
125 | 148 | |||||||||||
150 | 173 | |||||||||||
200 | 223 | |||||||||||
68 | M12x1.75 | 50 | 78 | 8 | 20 | 89.3 | 39 | 3t (SPHC) 3t (SUS304) | 600 | |||
75 | 103 | |||||||||||
100 | 128 | |||||||||||
125 | 153 | |||||||||||
150 | 178 | |||||||||||
200 | 228 | |||||||||||
250 | 278 | |||||||||||
300 | 328 | |||||||||||
81 | M16x2.0 | 50 | 83 | 10 | 23 | 118 | 56 | 800 | ||||
75 | 108 | |||||||||||
100 | 133 | |||||||||||
130 | 163 | |||||||||||
150 | 183 | |||||||||||
180 | 213 | |||||||||||
200 | 233 | |||||||||||
250 | 283 | |||||||||||
300 | 333 | |||||||||||
M20x2.5 | 80 | 116 | 13 | 1000 | ||||||||
100 | 136 | |||||||||||
130 | 166 | |||||||||||
150 | 186 | |||||||||||
180 | 216 | |||||||||||
200 | 236 | |||||||||||
250 | 286 | |||||||||||
300 | 336 | |||||||||||
103 | M20x2.5 | 80 | 121 | 13 | 28 | 138 | 67 | 4.5t (SPHC) 4t (SUS304) | 1500 | |||
100 | 141 | |||||||||||
130 | 171 | |||||||||||
150 | 191 | |||||||||||
180 | 221 | |||||||||||
200 | 241 | |||||||||||
250 | 291 | |||||||||||
300 | 341 | |||||||||||
M24x3.0 | 100 | 144 | 16 | 2200 | ||||||||
130 | 174 | |||||||||||
150 | 194 | |||||||||||
200 | 244 | |||||||||||
250 | 294 | |||||||||||
300 | 344 | |||||||||||
