각산볼트
페이지 정보
본문

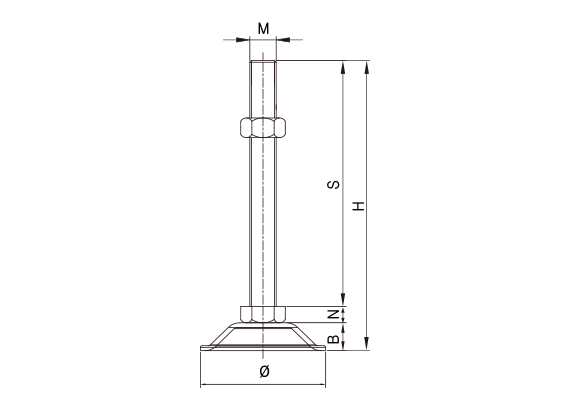

ARB_NARB_도면 ⊙ 재질 (Material) • 적은 토크로 높낮이 조절 용이 / 일반 볼트보다 약 50% 이상의 허용 하중 증가 / TR볼트(가공) 대비 가격이 저렴 |
MODEL | DIMENSIONS(m/m) | MATERIALS | 표면처리 | 허용하중 | ||||||||
Ø | M | S | H | N | B | LD | P | BOLT&NUT | 하부 | FINSH | 4EA/kg | |
BLG NBLG | 76 | M20x4山 | 100 | 130 | 12 | 17 |
|
| SM10C | 3t (SPHC) | BLG 아연백색 (Zn) NBLG 니켈도금 (Ni) | 1500 |
150 | 180 | |||||||||||
200 | 230 | |||||||||||
250 | 280 | |||||||||||
95 | M20x4山 | 100 | 135 | 12 | 22 |
|
| 4.5t (SPHC) | 2250 | |||
150 | 185 | |||||||||||
200 | 235 | |||||||||||
250 | 285 | |||||||||||
ABLG NABLG | 76 | M20x4山 | 100 | 130 | 12 | 17 | 112.8 | 56.6 |
| 3t (SPHC) | ABLG 아연백색 (Zn) NABLG 니켈도금 (Ni) | 1500 |
150 | 180 | |||||||||||
200 | 230 | |||||||||||
250 | 280 | |||||||||||
95 | M20x4山 | 100 | 135 | 12 | 22 | 131 | 65 | 4.5t (SPHC) | 2250 | |||
150 | 185 | |||||||||||
200 | 235 | |||||||||||
250 | 285 | |||||||||||
MFG | 64 | M20x4山 | 100 | 132 | 13 | 19 |
| SM45C | SM45C | MFG 니켈도금 (Ni) | 4500 | |
150 | 182 | |||||||||||
200 | 232 | |||||||||||
250 | 282 | |||||||||||
78 | M20x4山 | 100 | 136 | 13 | 23 |
| ||||||
150 | 186 | |||||||||||
200 | 236 | |||||||||||
250 | 286 | |||||||||||
※ RB, RL, NS, FABL, MFN, MFU, NHNR 등 모든 TYPE 주문제작 가능
PADG-A & PADG-B
⊙ 재질 (Material) • 적은 토크로 높낮이 조절 용이 / 일반 볼트보다 약 50% 이상의 허용 하중 증가 / TR볼트(가공) 대비 가격이 저렴
MODEL | DIMENSIONS(m/m) | MATERIALS | 표면처리 | 허용하중 | ||||||||
Ø | M | S | H | N | B | LD | P | BOLT&NUT | 하부 | FINSH | 4EA/kg | |
PADG-A | 75 | M20x4山 | 100 | 137 | 13 | 24 | 122 | 66 | SM10C | 단조 (Forged Steel) | 아연백색 (Zn) | 4500 |
150 | 187 | |||||||||||
200 | 237 | |||||||||||
250 | 287 | |||||||||||
84 | M20x4山 | 100 | 141 | 13 | 28 | 141 | 78 | |||||
150 | 191 | |||||||||||
200 | 241 | |||||||||||
250 | 291 | |||||||||||
PADG-B | 80 | M20x4山 | 100 | 138 | 13 | 25 | - | - | SM10C | 단조 (Forged Steel) | 아연백색 (Zn) | 4500 |
150 | 188 | |||||||||||
200 | 238 | |||||||||||
250 | 288 | |||||||||||
※ RB, RL, NS, FABL, MFN, MFU, NHNR 등 모든 TYPE 주문제작 가능
