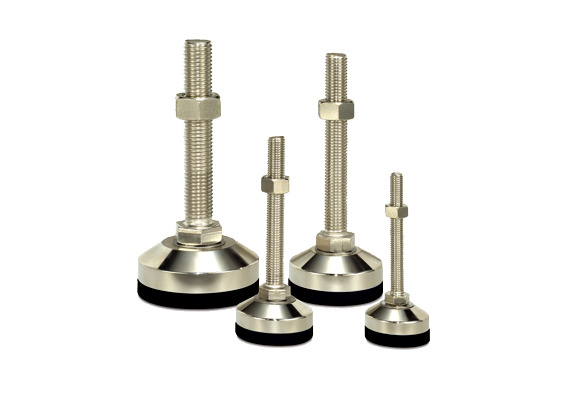

MFR (Steel & Sus)
페이지 정보
본문
MFR53-M12 ⊙ 재질 (Material) |

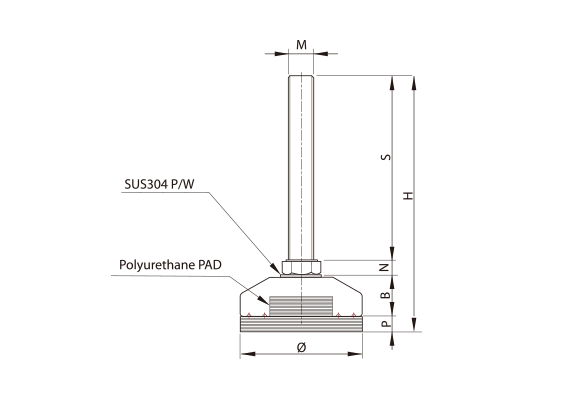

MODEL | DIMENSIONS(m/m) | MATERIALS | 표면처리 | 허용하중 | |||||||
Ø | M | S | H | N | B | P | BOLT&NUT | 하부 | FINSH | 4EA/kg | |
MFR (STEEL) SMFR (SUS) | 53 | M12x1.75 | 50 | 80 | 8 | 16 | 6 | SM10C SUS304 | SM45C SUS304 | MF 니켈도금(Ni) SMF 산처리 (Natural) | 1000 |
75 | 105 | ||||||||||
100 | 130 | ||||||||||
125 | 155 | ||||||||||
150 | 180 | ||||||||||
200 | 230 | ||||||||||
250 | 280 | ||||||||||
300 | 330 | ||||||||||
59 | M12x1.75 | 50 | 84 | 18 | 8 | ||||||
75 | 109 | ||||||||||
100 | 134 | ||||||||||
125 | 159 | ||||||||||
150 | 184 | ||||||||||
200 | 234 | ||||||||||
250 | 284 | ||||||||||
300 | 334 | ||||||||||
59 64 | M16x2.0 | 50 | 87 | 10 | 19 | 2000 | |||||
75 | 112 | ||||||||||
100 | 137 | ||||||||||
130 | 167 | ||||||||||
150 | 187 | ||||||||||
180 | 217 | ||||||||||
200 | 237 | ||||||||||
250 | 287 | ||||||||||
300 | 337 | ||||||||||
78 | M16x2.0 | 50 | 96 | 26 | 10 | ||||||
75 | 121 | ||||||||||
100 | 146 | ||||||||||
130 | 176 | ||||||||||
150 | 196 | ||||||||||
180 | 226 | ||||||||||
200 | 246 | ||||||||||
250 | 296 | ||||||||||
300 | 346 | ||||||||||
64 | M20x2.5 | 80 | 120 | 13 | 19 | 8 | 3000 | ||||
100 | 140 | ||||||||||
130 | 170 | ||||||||||
150 | 190 | ||||||||||
180 | 220 | ||||||||||
200 | 240 | ||||||||||
250 | 290 | ||||||||||
300 | 340 | ||||||||||
78 | M20x2.5 | 80 | 129 | 26 | 10 | ||||||
100 | 149 | ||||||||||
130 | 179 | ||||||||||
150 | 199 | ||||||||||
180 | 229 | ||||||||||
200 | 249 | ||||||||||
250 | 299 | ||||||||||
300 | 349 | ||||||||||
78 | M24x3.0 | 100 | 152 | 16 | 26 | 4000 | |||||
130 | 182 | ||||||||||
150 | 202 | ||||||||||
200 | 252 | ||||||||||
250 | 302 | ||||||||||
300 | 352 | ||||||||||
98 | M24x3.0 | 100 | 161 | 30 | 15 | ||||||
130 | 191 | ||||||||||
150 | 211 | ||||||||||
200 | 261 | ||||||||||
250 | 311 | ||||||||||
300 | 361 | ||||||||||
78 | M30x3.5 | 100 | 155 | 19 | 26 | 10 | 5000 | ||||
150 | 205 | ||||||||||
200 | 255 | ||||||||||
250 | 305 | ||||||||||
300 | 355 | ||||||||||
98 | M30x3.5 | 100 | 164 | 30 | 15 | ||||||
150 | 214 | ||||||||||
200 | 264 | ||||||||||
250 | 314 | ||||||||||
300 | 364 | ||||||||||
98 | M42x4.5 | 150 | 217 | 22 | 30 | SM45C SUS304 | 6000 | ||||
200 | 267 | ||||||||||
250 | 317 | ||||||||||
300 | 367 | ||||||||||
128 148 | M42x4.5 | 150 | 218 | 31 | |||||||
200 | 268 | ||||||||||
250 | 318 | ||||||||||
300 | 368 | ||||||||||
