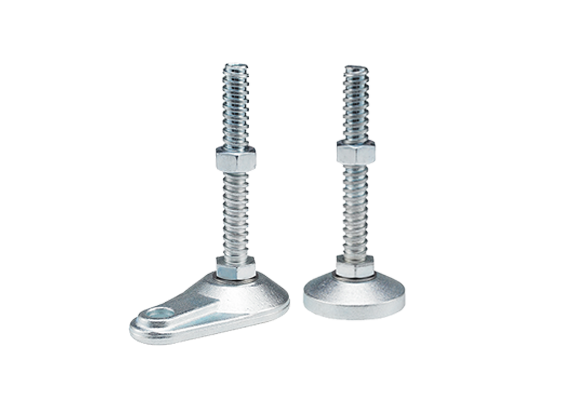

PADG-A & PADG-B (각산볼트)
페이지 정보
본문
외형도 다운로드

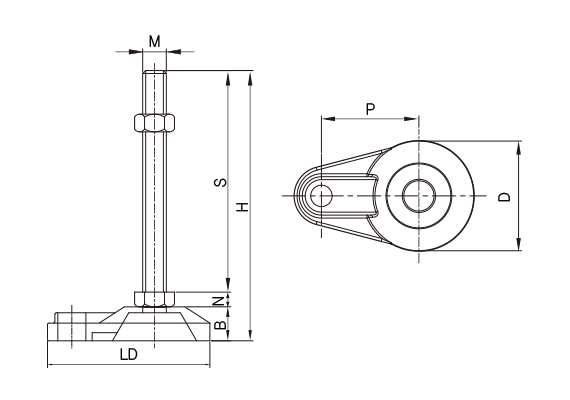

PADG-A-외형도
⊙ 재질 (Material) • 적은 토크로 높낮이 조절 용이 / 일반 볼트보다 약 50% 이상의 허용 하중 증가 / TR볼트(가공) 대비 가격이 저렴
MODEL | DIMENSIONS(m/m) | MATERIALS | 표면처리 | 허용하중 | ||||||||
Ø | M | S | H | N | B | LD | P | BOLT&NUT | 하부 | FINSH | 4EA/kg | |
PADG-A | 75 | M20x4山 | 100 | 137 | 13 | 24 | 122 | 66 | SM10C | 단조 (Forged Steel) | 아연백색 (Zn) | 4500 |
150 | 187 | |||||||||||
200 | 237 | |||||||||||
250 | 287 | |||||||||||
84 | M20x4山 | 100 | 141 | 13 | 28 | 141 | 78 | |||||
150 | 191 | |||||||||||
200 | 241 | |||||||||||
250 | 291 | |||||||||||
PADG-B | 80 | M20x4山 | 100 | 138 | 13 | 25 | - | - | SM10C | 단조 (Forged Steel) | 아연백색 (Zn) | 4500 |
150 | 188 | |||||||||||
200 | 238 | |||||||||||
250 | 288 | |||||||||||
※ RB, RL, NS, FABL, MFN, MFU, NHNR 등 모든 TYPE 주문제작 가능
